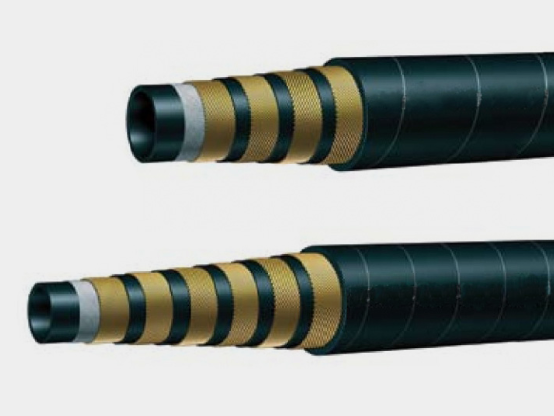

SAE100 R13
Гидросистемы очень высокого давления общего
применения: линии высокого давления в тяжелых
условиях; применяется в подземной технике и
при открытой добыче полезных ископаемых, в
нефтегазодобывающей промышленности
| Обозначение | Внутренний диаметр | Наружный диаметр | Давление | Мин. радиус изгиба (мм) | |||||
|---|---|---|---|---|---|---|---|---|---|
| максимальное рабочее | минимальное разрывное | ||||||||
| мм | дюймы | dash | мм | МПа | psi | МПа | psi | ||
| R13 DN20 | 19.1 | 3/4″ | -12 | 32.0 | 35.0 | 5 000 | 140.0 | 20 000 | 240 |
| R13 DN25 | 25.4 | 1″ | -16 | 39.0 | 35.0 | 5 000 | 140.0 | 20 000 | 300 |
| R13 DN32 | 31.8 | 1 1/4″ | -20 | 50.0 | 35.0 | 5 000 | 140.0 | 20 000 | 420 |
| R13 DN38 | 38.1 | 1 1/2″ | -24 | 57.0 | 35.0 | 5 000 | 140.0 | 20 000 | 500 |
- От –40 °C (–40 °F) до +100 °C (+212 °F)
- Воздух . . . . . .макс . +70 °C (+158 °F)
- Вода . . . . . . . .макс . +85 °C (+185 °F)
